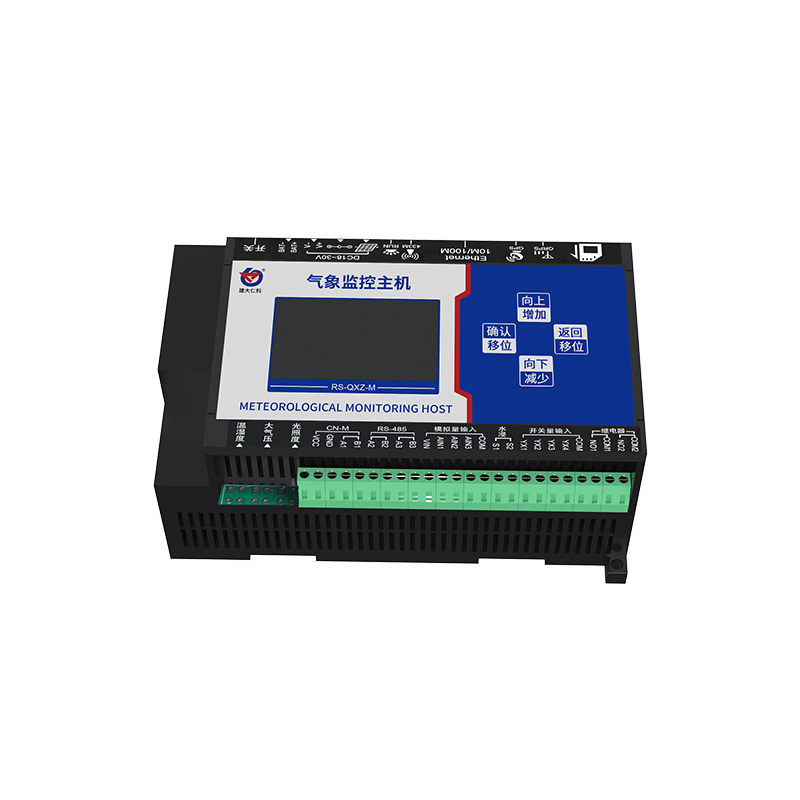

RS-QXZ-M 智能监控主机是一款广泛应用于气象站专用控制主机。该设备具有1路ModBus-RTU主站接口（可通过此接口连接我司其他类型的485变送器）、4路模拟量信号采集、1路浸水检测、4路开关量采集、2路继电器输出；该设备即可通过RJ45网口也可通过4G方式将数据上传值监控软件平台，同时该监控主机还带有1路ModBus-RTU从站接口也可将数据通过485通信的方式上传至客户的监控软件或PLC组态屏等；该主机能够外接1台最大1024*256点阵的LED屏；该主机还可具有短信报警功能，采集数据超限后可发短信进行报警，并该主机可通过短信进行远程参数配置。
参数名称 | 范围或接口 | 说明 |
数据上传通信接口 | RJ45网口 | 通过网口方式上传数据 |
4G无线 | 通过4G方式上传数据 | |
GSM短信 | 支持短信报警 | |
ModBus-RTU 从站接口 | 支持外部设备通过ModBus-RTU协议问询监控主机中的数据。 | |
数据采集通信接口 | 从RS485接口 | 能够采集1-32台485接口的变送器的数据，最长通信距离≥1500m |
点阵LED屏显示接口 | LED屏显示接口 | 支持最大点阵数1024*256的单色LED显示屏 |
1路直流电压采集 | 采集量程0-100V | 采集精度±0.1V，输入阻抗≥100K 监控主机可设置转换系数 |
3路4-20mA电流信号采集 | 4-20mA电流信号采集 | 采集分辨率3000 输入阻抗≤120Ω 监控主机可设置转换系数 |
1路水浸检测信号 | 可进行漏水检测 | 标配漏水电极，用户也可选漏水绳，最长可达30m |
4路开关量信号输入 | 可检测干接点通断状态 | 外接无源干接点，响应时间≤0.2s |
2路继电器输出 | 继电器干接点输出 | 继电器容量：250VAC/30VDC 5A 本继电器可关联到任意通道的上下限，用作报警或自动控制。 |
1路翻斗式雨量计脉冲信号输入 | 采集磁开关脉冲信号进行雨量计量 | 默认脉冲当量：0.2mm 可上传瞬时雨量（最近一分钟）、当前 雨量（本日 00:00 至当前）、昨日雨量 （昨日 00:00-24:00）及永久累计雨量值 （默认采用第四路开关量作为雨量计输 入） |
数据上传间隔 | 1s~10000s | 数据上传间隔1s~10000s可设 |
内置存储容量 | 52万条 | 内置存储，最多可存储52万条 |
供电 | 外部电源供电 | 供电电压 10-30V DC |
RS- | 公司代号 | ||||
QXZ- | 气象监控主机 | ||||
M- | M系列 | ||||
Y- | 有线接收型 | ||||
空 | 不带GPRS上传及短信报警功能 | ||||
G | 带GPRS上传及短信报警功能 | ||||
可接入1路温湿度防水探头、1路0-20万Lux光照度探头、1路大气压力探头。
具有1路ModBus-RTU主站接口可接入我司所有类型的485变送器例如：风速、风向、空气质量、土壤水分等变送器。
可采集1路0-100V直流电压、3路4-20mA电流信号，监控主机上可设置转换系数。
具有4路开关量信号采集，其中第4路可用作外接翻斗式雨量计。
具有1路水浸检测，可外接漏水电极也可外接漏水绳，最长30米。
2路继电器输出，可关联到任何一路信号采集上做报警或自动控制使用。
1路RJ45网口，可将气象监测数据上传至远端监控软件平台。
1路多功能4G通信接口，只需插入一张手机卡便可将数据上传至远端监控软件平台。
强大的脱机短信报警功能，报警内容可完全自定义。
具有1路ModBus-RTU从站接口，可外接用户自己的监控主机、PLC、组态屏或组态软件。
大屏中文液晶显示，界面简洁友好。
内置数据存储，可存储52万条记录，通信故障时，设备自动存储，通信恢复后可将存储数据上传。
可外接1路室外LED单色显示屏，支持最大点阵数1024*256。
若不使用太阳能电池板也可采用外接24V直流电源供电。
设备唯一8位地址，易于管理识别，可搭配我司提供的多种软件平台。
